▲局域网部分

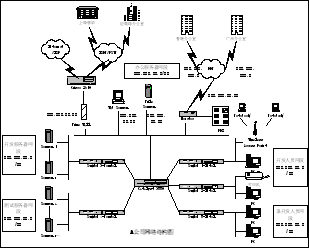

上图中服务器、台式机、笔记本等设备虽然用不同的IP网段表示，但是拓扑连接都是以3号交换机作为主干交换机，其余4台交换机作为2，3级交换机级连在主干交换机上， 实际上它们都处在同一个网段168.150.0.0/16中，也就是说它们是处在同一个广播域中的，其中任何一台设备发个广播，该广播包就会传播到所有交换机上，形成广播风暴，产生大量碰撞，大大降低交换速度，此外所有设备在同一网段中也不便于进行网络安全管理。在两个DELL机柜里的所有服务器全部接在一个Intel的交换机上，该交换机通过一根RJ45线与Nortel 350进行100M互连，使所有服务器竞争使用这根100M带宽网线，势必会造成网络瓶颈。

▲广域网部分
A公司共有4个分支机构：香港、广州办公室以及上海移动和上海巨鹿路办公室，上海的２个办公室都通过普通电话网与总公司的ＲＡＳ服务器相连，通过ＲＡＳ服务器访问公司的其他服务器，香港、广州办事处通过ＭＯＭＯＴＯＣ访问服务器与总公司网络连通，４个分支机构的通讯线路均为低速的模拟电话线，远不能满足高速、可靠的通讯需求。

▲局域网部分
1、 改变拓扑结构，提高交换速度：主干交换机使用性价比较好的ＣＩＳＣＯ３５５０系列交换机，其余４台交换机直接连接到主干交换机，减少级连层数，提高交换速度。
2、 划分ＶＬＡＮ，降低广播风暴，提高安全性：对现有的设备根据不同的使用功能进行VLAN划分，总体上大致可以分为8个VLAN，所有服务器网段的机器将直接连在主交换机CISCO Catalyst 3550上，避免将服务器接在２级交换机上造成所有服务器争用１根级连线的缺陷。此外通过划分ＶＬＡＮ，创建多个广播域，使得广播包在各自的广播域广播，避免在整个网络内传播，降低广播风暴，既提高交换速度又保证了安全性，ＶＬＡＮ间的通讯可通过ＴＲＵＮＫ技术实现。

▲广域网部分
1、 目前ＰＳＴＮ网的连接速度理想状态下也仅为５０ＫＢＰＳ左右，下载或上传速度更只有３～５Ｋ左右，严重制约工作的正常进行。建议公司购买CISCO 2610路由器配4口ISDN-BPI模块，再申请2条ISDN线路，用于上海２个办事处的数据通讯。由路由器完成拨号服务器的功能，再提高了带宽的同时，还能够提供自动拨号、根据流量自动断开连接的功能，使得速度可提高６４Ｋ／１２８Ｋ　ＢＰＳ，该方案技术实现简单，价格也较为经济，可很好的满足现有的工作需求。
2、 港、粤办事处可使用ＤＤＮ专线，通过ＭＯＤＥＭ和路由器接入公司内网，实现数据通讯。
